Comprendre le fonctionnement d'une pompe à chaleur : un guide technique complet et accessible

La pompe à chaleur, communément désignée sous le sigle PAC, constitue aujourd’hui un élément fondamental dans la stratégie de réduction de l’impact environnemental des systèmes de chauffage et de climatisation. Son adoption croissante dans les secteurs résidentiel, tertiaire et industriel témoigne de son efficacité énergétique et de sa compatibilité avec les exigences écologiques modernes. Cette technologie repose sur le principe physique du transfert de chaleur, permettant de récupérer des calories naturellement présentes dans le milieu extérieur — que ce soit dans l’air ambiant, le sol ou l’eau — pour les injecter dans un système de chauffage intérieur. Ce transfert s’effectue grâce à un cycle thermodynamique fermé, utilisant un fluide frigorigène capable de changer d’état sous l’effet de la pression et de la température. Ainsi, avec une consommation électrique relativement faible, la pompe à chaleur permet de restituer plusieurs fois plus d’énergie thermique qu’elle n’en consomme, ce qui se traduit par un coefficient de performance (COP) souvent supérieur à 3, voire 4 ou 5 pour les modèles les plus récents. Elle s’intègre parfaitement dans une démarche de transition énergétique visant à abandonner progressivement les énergies fossiles et à encourager l’exploitation des sources renouvelables, tout en assurant un confort thermique optimal en toute saison.

Les différents types de pompes à chaleur disponibles sur le marché

La pompe à chaleur aérothermique : air-air et air-eau

Les pompes à chaleur aérothermiques sont les plus répandues car elles exploitent l’air extérieur comme source de chaleur. Le modèle air-air réchauffe directement l’air soufflé dans le logement, tandis que le modèle air-eau chauffe l’eau du circuit de chauffage central.

La pompe à chaleur géothermique : sol-eau et sol-sol

Plus discrète mais très performante, la PAC géothermique utilise la chaleur du sol captée via des capteurs enterrés horizontaux ou verticaux. Cette chaleur est ensuite restituée à l’intérieur par l’intermédiaire d’un fluide caloporteur circulant dans un circuit fermé.

La pompe à chaleur hydrothermique : eau-eau

Ce système capte la chaleur d’une nappe phréatique ou d’un cours d’eau pour chauffer un bâtiment. Elle offre un excellent rendement énergétique mais nécessite un accès à une ressource en eau stable et autorisée.

Le cycle thermodynamique d’une pompe à chaleur : explication étape par étape

Le rôle essentiel de l’évaporateur dans la captation de la chaleur naturelle

L’évaporateur est le composant chargé de récupérer les calories de la source extérieure. Un fluide frigorigène y circule à basse température et basse pression. Ce fluide entre en contact avec la chaleur naturelle (air, sol ou eau) et s’évapore.

Le compresseur : cœur du système, il augmente la température du fluide

Le gaz frigorigène, désormais à l’état vapeur, est aspiré par un compresseur électrique qui augmente sa pression et donc sa température. Cette compression permet au fluide de devenir suffisamment chaud pour transmettre sa chaleur.

Le condenseur : point de transfert de la chaleur vers le bâtiment

Le gaz chaud comprimé passe ensuite dans le condenseur. Là, il cède ses calories au circuit de chauffage (radiateurs, plancher chauffant, eau sanitaire). En perdant de la chaleur, il se condense et redevient liquide.

Le détendeur : retour à l’état initial pour un nouveau cycle

Avant de revenir dans l’évaporateur, le fluide subit une détente qui réduit sa pression et sa température. Il est prêt à recommencer un nouveau cycle de captation et de restitution de chaleur.

Description détaillée des composants d'une pompe à chaleur et de leur fonctionnement spécifique

Le fluide frigorigène : vecteur d’énergie thermique

Le fluide frigorigène est un liquide capable de changer d’état très rapidement sous l’effet de la température et de la pression. Il joue un rôle clé dans le transfert de chaleur au sein du système.

L’échangeur thermique : point de contact entre la source et le fluide

Présent à la fois dans l’évaporateur et le condenseur, l’échangeur permet une interaction thermique entre le fluide et les milieux internes ou externes. Il est conçu pour offrir un rendement optimal de transfert calorifique.

Les capteurs géothermiques ou aérothermiques : interface avec la nature

Ces capteurs sont enterrés dans le sol ou placés à l’air libre. Ils extraient les calories de la terre ou de l’air, et les transmettent au fluide frigorigène via l’évaporateur.

Le tableau de commande électronique : pilotage intelligent du système

Les PAC modernes sont pilotées par des systèmes électroniques capables de réguler automatiquement la température intérieure, optimiser la consommation énergétique et gérer les différentes phases du cycle.

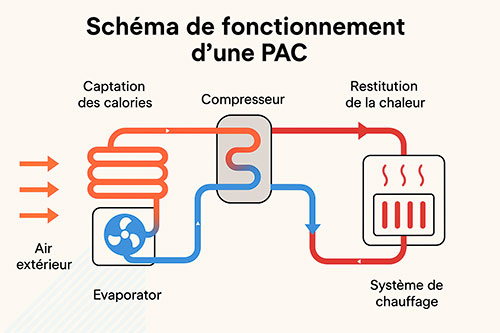

Schéma de fonctionnement d’une pompe à chaleur

Explication du schéma de la pompe à chaleur

1. La source extérieure (air, sol, eau) contient des calories exploitables même à basse température.

2. L’évaporateur extrait ces calories et les transfère au fluide frigorigène.

3. Le compresseur augmente la pression du fluide, qui devient chaud.

4. Le condenseur libère cette chaleur dans le circuit de chauffage ou d’eau chaude sanitaire.

5. Le détendeur fait baisser la température du fluide pour recommencer un nouveau cycle.

Avantages et inconvénients de l’utilisation d’une pompe à chaleur dans un logement ou bâtiment

Avantages principaux : performance énergétique, économie, écologie

• Rendement élevé (COP supérieur à 3)

• Réduction de la facture énergétique

• Faibles émissions de CO2

• Éligibilité à certaines aides financières (MaPrimeRénov, CEE, TVA réduite)

Inconvénients à anticiper : conditions d’installation et coût initial

• Investissement initial plus élevé que les systèmes classiques

• Rendement variable selon les températures extérieures

• Nécessite un bon dimensionnement et une installation par un professionnel qualifié

Bonnes pratiques pour optimiser le fonctionnement et la durée de vie d’une pompe à chaleur

Choisir un modèle adapté à son habitation et à ses besoins énergétiques

Il est crucial de bien dimensionner la PAC selon la surface habitable, l’isolation thermique du logement et le climat local. Un équipement surdimensionné ou sous-dimensionné sera inefficace.

Faire réaliser une installation professionnelle certifiée

Confier l’installation à un professionnel RGE permet d’assurer un bon fonctionnement, une performance optimale et l’accès aux aides de l’État.

Assurer un entretien régulier et conforme aux réglementations en vigueur

L’entretien annuel est obligatoire pour les PAC contenant plus de 2 kg de fluide frigorigène. Cela inclut le nettoyage, la vérification de l’étanchéité et des performances.

Intégrer la pompe à chaleur dans un système énergétique global performant

Pour une efficacité maximale, la PAC peut être combinée avec une isolation renforcée, une VMC double flux, un plancher chauffant ou des panneaux solaires thermiques ou photovoltaïques.
